滚珠丝杠机构作为一种高精度的传动部件,大量应用在数控机床、自动化加工中心电子精密机械进给机构、伺服机械手、工业装配机器人、半导体生产设备、食品加工与包装、医疗设备等各种领域。下面为大家介绍一下它的结构吧。

滚珠丝杠机构的结构

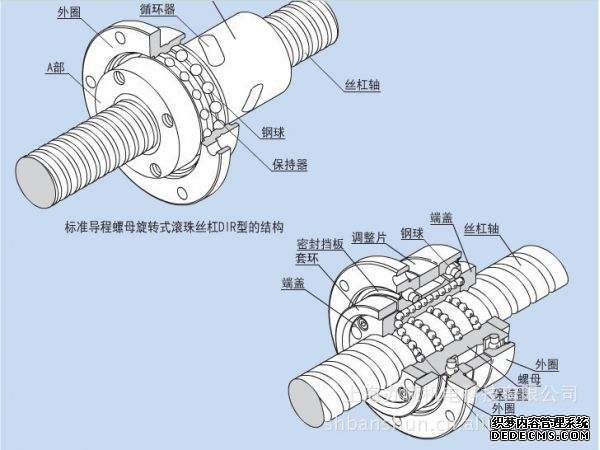

如果将滚珠丝杠机构沿纵向剖开,可以看到它主要由丝杠、螺母、滚珠、滚珠回流管防尘等组成。

螺母

螺母是用来固定需要移动的负载的,其作用类似于直线导轨机构的滑块。一般将所需要移动的各种负载(例如工作台、移动滑块)与螺母连接在一起,再在工作台或移动滑块上安装各种执行机构螺母内部加工有与丝杠类似的半圆形滚道,而且设计有供滚珠循环运动的回流管,螺母是滚珠丝杠机构的重要部件,滚珠丝杠机构的性能与质量很大程度上依赖于螺母。

防尘片

防尘片的作用为防止外部污染物进入螺母内部。由于滚珠丝杠机构属于精密部件如果在使用时污染物(例如灰尘、碎屑、金属渣等)进入螺母,可能会使滚珠丝杠运动副严重磨损,降低机构的运动精度及使用寿命,甚至使丝杠或其他部件发生损坏,因此必须对丝杠螺母进行密封,防止污染物进入螺母

滚珠

在滚珠丝杠机构中,滚珠的作用与其在直线导轨、直线轴承中的作用是相同的,滚珠作为承载体的一部分,直接承受载荷,同时又作为中间传动元件,以滚动的方式传递运动。由于以滚动方式运动,所以摩擦非常小。

油孔

滚珠丝杠机构运行时需要良好的润滑,因此应定期加注润滑油或润滑脂。油孔供加润滑油。

滚珠丝杠机构的工作原理

滚珠丝杠机构的工作原理与螺母和螺杆之间的传动原理基本相同。当丝杠能够转动而螺母不能转动时,转动丝杠,由于螺母及负载滑块与导向部件(如直线导轨、直线轴承)连接在一起,所以螺母的转动自由度就被限制了,这样螺母及与其连接在一起的负载滑块只能在导向部件作用下作直线运动
